ATC-3002
Modbus是一个基于RTU，ASCII和各种应用的TCP协议的通过工业通信协议;这三个协议通常用于通过很多在工业设备，诸如DCS，PLC，人机界面，功率计，各种传感器和测量仪器的。 ATC-3002系列支持标准的Modbus协议，并能够将的Modbus RTU/ ASCII（主）与Modbus TCP（从）之间的Modbus协议。这是一个简单和具有成本效益的Modbus网关。
ATC-3002系列，它支持三种最常用的串行通信接口，RS-232，RS-422和RS-485。它也提供了基于网络的配置的用户界面，使用户可以方便地选择的串行接口。
RS-232/422/485 接口
支持10/100Mbps以太网端口
支持 4线 和 2线RS-485 工作模式
RS-485自动数据流向控制
支持工业24VDC电源
接线端子能轻松实现RS-422/485的安装
通过网页和窗口工具配置
支持虚拟串口,CP服务器/客户端和UDP工作模式
内置看门狗
CE，RoHS和FCC认证
.jpg)
|
串行接口 |
|||
|
接口类型 |
RS-232/485/422 |
||
|
数据速率 |
300bps ~ 115200bps |
||
|
数据长度 |
7,8位 |
||
|
校验 |
奇校验,偶校验, 无 |
||
|
停止位 |
1,,2位 |
||
|
流量控制 |
无, 硬件: RTS/CTS |
||
|
接口 |
RS-232 |
DB-9 公头 |
|
|
RS-485/422 |
6针接线端子 |
||
|
串行线路保护 |
RS-232为600W,RS-485/422为1000W |
||
|
网络接口 |
|||
|
接口类型 |
10/100Mbps以太网（自动感应） |
||
|
接口 |
8针 RJ-45 |
||
|
隔离保护 |
内置1.5KV |
||
|
协议 |
ModBus TCP/ASC/RTU,SNMP,HTTP |
||
|
软件 |
|||
|
网络协议 |
ARP, UDP/IP, TCP/IP, PING/ICMP, DHCP, BOOTP, Auto IP,TFTP, SNTP ,TELNET ,HTTP, DNS,SMTP, PPP, LCP, PAP, CHAP, IPCP, PPPoE. SSL/TLS,HTTPS |
||
|
配置选项 |
网页,窗口工具,远程登录 |
||
|
操作系统支持 |
Windows95/98/ME/NT/2000/XP/2003/WIN7/WIN8/XP x64/2003 x64/WIN7 x64/WIN8 x64、 Linux real、TTY、UNIX |
||
|
指示灯 |
LINK |
网络连接指示 |
|
|
ACT |
串口和以太网之间数据传输指示 |
||
|
TXD |
以太网口向串口发送数据指示 |
||
|
RXD |
串口向以太网口发送数据指示 |
||
|
PWR |
电源指示 |
||
|
电源 |
9~48VDC |
||
|
物理特性 |
|||
|
安装 |
支持导轨安装 |
||
|
外壳 |
铝合金 (1mm) |
||
|
重量 |
0.5Kg |
||
|
尺寸 |
无挂耳 |
100 × 67 × 26 mm(3.94 × 2.64 × 1.02 in) |
|
|
有挂耳 |
100 × 86 × 26 mm(3.94 × 3.39 × 1.02 in) |
||
|
环境限制 |
|||
|
工作温度 |
-25 ~ 70°C (-13 ~ 158°F) |
||
|
存储温度 |
-40 ~ 85°C (-40 ~ 176°F) |
||
|
环境湿度 |
5% to 95%(非冷凝) |
||
|
标准和认证 |
|||
|
RoHS, CE, FCC |
|||
.jpg)

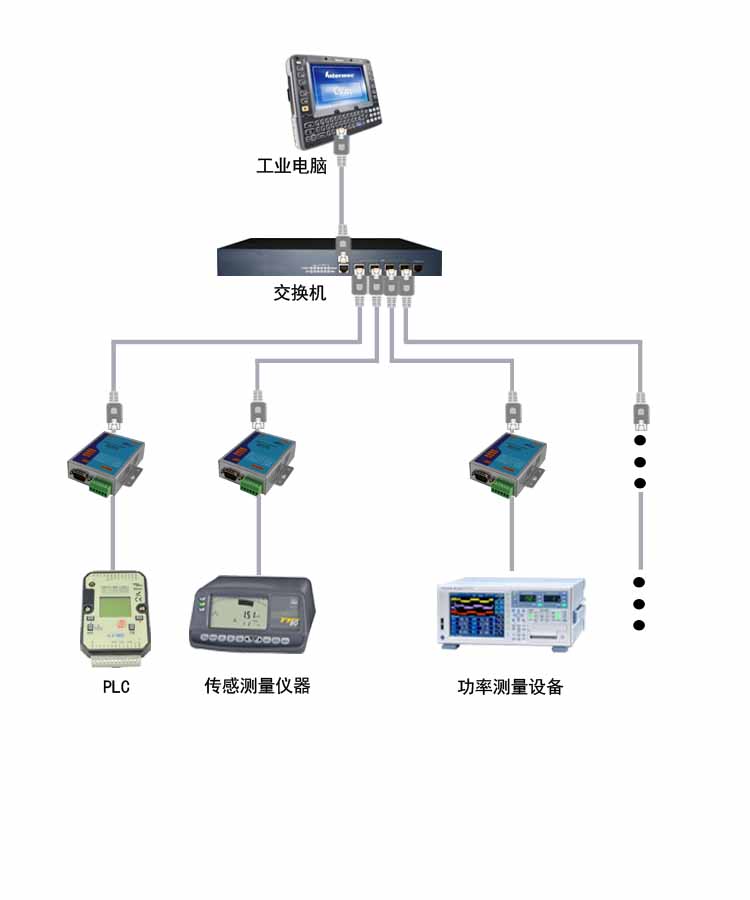

（1）
.jpg)
（2）
（3）
.jpg)
公司产品广泛应用与电力、工业控制、电讯、商业、银行、保险、安防、智能卡等行业，公司生产销售的产品，配套齐全，性价比高，服务及时周到。ATC-3002是一款工业级Modbus网关转换器，产品RS-232接口每线600W、RS-422/485每线1000W防雷涌浪保护，产品可以使用在油田、水坝、炼钢厂、炼铁厂，等一些地方。。。工作环境可达-40℃到70℃。.jpg)
.jpg)
| ATC-3002 产品 | 一台 |
| 文档及软件 CD | 一张 |
| 电源适配器 9V 一个（注：请在购买产品是，告知产品使用地区，因为不同地区使用的电源规格不一样） | 一个 |
| 选配件：35毫米导轨安装支架 |
|
