ATC-1000WF
ATC-1000WF是一个独立的无线802.11网络模块。由于体积小和低功耗,ATC-1000WF适合移动无线应用,如资产监控、GPS跟踪和电池传感器。
ATC-1000WF模块集成了一个2.4GHZ无线电、处理器、TCP/IP堆栈、实时时钟、加密加速器,电源管理和模拟传感器接口。这个完整的解决方案是预装入软件，从而简化集成和最小化你的程序开发。日常的配置硬件，只需要四个连接(PWR,TX,RX,GND)，创建一个无线数据连接。此外,该传感器接口还提供了温度、音频、运动、加速度和其他模拟数据，不需要额外的硬件。
ATC-1000WF的编程和控制是通过一个简单的ASCII命令语言。只需要对ATC-1000WF进行配置，它可以扫描找到一个接入点,连接,进行身份验证，加入到任何无线网络
1、符合2.4GHz，IEEE 802.11b/g
2、Dual 8-bit 1T 8051/80390 CPU @ 80MHz
3、波特率: 3600 to 921600bps,
4、RS232/RS485/RS422串口通讯
5、内部天线或者外部 U.FL 连接器天线
6、最大户外使用距离300米 (984 ft.), 视线范围内
7、3.3V电压输入时，峰值电流大约为360mA
8、WIFI安全认证: WEP-64/128, TKIP(WPA-PSK) and AES (WPA2-PSK)
9、13个频道.配置可用于包括美国, 加拿大, 欧洲, 日本, 中国, 台湾 等国家。
10、支持网页/ TFTP更新固件
11、内置看门狗
12、支持 3 WiFi 节电模式，在基础正常运行模式下使用auto-wakeup计时器接收即将到来的信标帧。
13、认证：FCC, CE, RoHS
.jpg)
| 串口参数 | ||
| 接口类型 | RS-232/485/422(可选) | |
| 串口通讯速率 | 1200bps - 115200bps | |
| 数据位 | 5,6,7,8位 | |
| 奇偶效验 | 无奇偶 | |
| 停止位 | 1,1.5,2 | |
| 流量控制 | 无, 软件: Xon/Xoff, 硬件: RTS/CTS | |
| 通讯协议 |
IP/TCP/UDP/ICMP/IGMP Checksum and ARP in hardware;TCP, UDP, ICMP, IGMP, IPv4, DHCP,BOOTP, ARP, DNS, SMTP, SNTP, UPnP, PPPoE, Telnet and HTTP in software |
|
| 物理接口 | RS-232 | DB-9male |
| RS-485/422 | 6为接线端子 | |
| 无线参数 | ||
| 频率 | 2.412 ~ 2.472 GHz | |
| 频道 | 1-11 | |
| 传输速率（控制） |
IEEE 802.11b: 1, 2, 5.5 and 11 Mbps IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 and 54 Mbps 支持 TX 速率自动低效运行机制 |
|
| WI-FI正面ID | WFA11474 for AXM22001-2A-B | |
| 系统 | ||
| CPU | ASIX AX22001, dual 8-bit 1T 8051/80390 CPU (MCPU/WCPU) @ 80MHz | |
| 内存 | 1M FLASH, 64K SRAM | |
| RF发射器 | Airoha AL2230S | |
| LED指示灯 | LINL | WLAN 状态 |
| ACT | 当 WLAN与串口有数据传输时，此灯闪烁 | |
| PWR | 电源指示灯 | |
| 工作电源 | 9-24VDC | |
| 机械特性 | ||
| 外壳 | 铁（Imm） | |
| 重量 | 0.5KG | |
| 尺寸 | 100 × 86 × 26 mm(3.94 × 3.39 × 1.02 in) | |
| 环境限制 | ||
| 操作温度 | -20-70℃ | |
| 存储温度 | -40-85℃ | |
| 工作相对湿度 | 5%-95%（无结露） | |
| 认证标准 | RoHS、CE、FCC | |
.jpg)
(1)
.jpg)
（2）
.jpg)
（3）
.jpg)

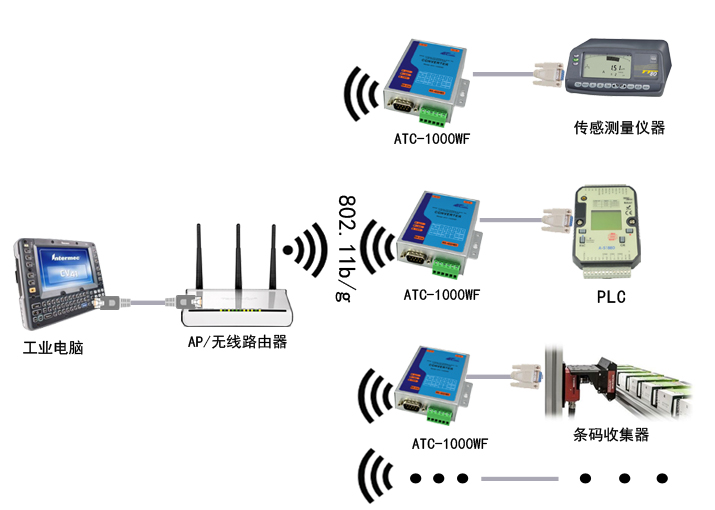

公司产品广泛应用与电力、工业控制、电讯、商业、银行、保险、安防、智能卡等行业，公司生产销售的产品，配套齐全，性价比高，服务及时周到。ATC-1000WF具有802.11b/g工业标准无线网络连接口，通过无线网卡或AP轻松连接VLAN，产品采用2.4G Wi-Fi标准802.11b/g收发器和基站构架和Ad-Hoc网络拓扑图接口（传输距离：可视距离350米）。适用于无线音响、运程设备监控、遥测技术、安防、工业传感器控制、智能家居、医疗器械、RS232/485/422 串口设备无线工作。
.jpg)
| ATC-1000WF 产品一台 | 一台 |
| 软件及说明文档CD光盘 | 一张 |
| 电源适配器 9V（注：购买时请详细告诉使用地区，不同地区的配置的电源规格不一样） | 一个 |
| 单级天线（2dBi RP-SMA） | 一根 |
| 配选件：35毫米导轨安装支架 | |
