ATC-155
RS-232光电隔离长线驱动器
产品概述
ATC-155 RS-232光电隔离长线驱动器或长线收发器或长距光隔转发器，它可以在光隔离的同时将两台异步通信的RS-232设备的通信距离延长至最大12公里。
由于采用了光电隔离技术，完全隔离了两端RS-232设备的电气与地线回路，从而保护通信设备免受电源地线回路和浪涌的干扰损坏，明显地提高了通信系统的可靠性与稳定性，同时由于改变了原来RS-232接口单端传输方式，使用了双线平衡传输，大大增大了通信距离。在使用专用自有线路的异步RS-232点到点通领域，都可以使用ATC-155来满足接口保护或延长距离的需求。ATC-155有4 线、6线、和8线可供选择接电源，其中4线产品可以传送一对数据信号，6线和8线的产品同时还可以传送一对或两对控制信号。ATC-155体积小巧，对导线没有特殊要求，不需要外接电源，可以直接插到设备的RS-232接口，使用非常方便。
产品特点
- 使串行口RS-232的通信距离延长到12公里
- 平衡电流传输，抗干扰能力强
- 采用光电隔离防止地线回路浪和涌损坏设备
- 隔离电压达到3500V
- 支持RS-232异步通信标准
- 直接插入RS-232接口，使用方便
- 不需要外接电源
- 不需使用专用通信线，普通导线即可
- 传输速率可达57.6kbps
- 全双工或单工方式、体积小巧
| 接口特性 |
一端符合EIA RS-232和CCITT V.24异步协议、另一端使用专用4芯铜线 |
| 电气接口 | RS-232一侧使用DB9孔连接器线路一侧使用DB9针连接器 |
| 通信距离 |
|
| 工作方式 | 异步全双工或单工 |
| 隔离电压 | 2500V连续或7500V脉冲 |
| 通信速率 | 0-57.6kbps |
| 电源提供 | 串口自供电 |
| 使用环境 |
-20℃到70℃。相对湿度为5%到95% |
| 产品外形 | 塑壳63mmx33mmx17mm |

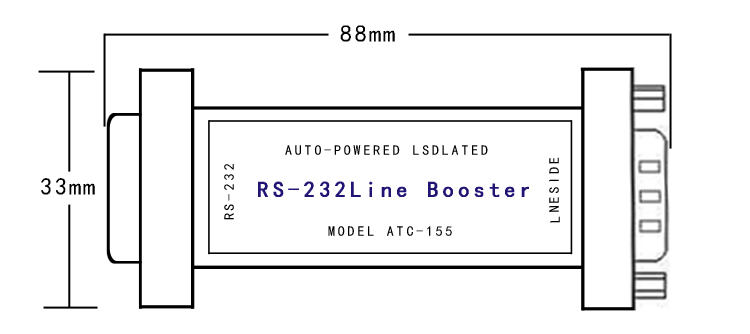

产品尺寸图
产品应用
公司产品广泛应用与电力、工业控制、电讯、商业、银行、保险、安防、智能卡等行业，公司生产销售的产品，配套齐全，性价比高，服务及时周到，产品远销台湾、香港、韩国、泰国、美国、波兰、意大利、西班牙、埃及、俄罗斯、挪威、新加坡、马来西亚、印度尼西亚、等国家级地区，深受广大国内外用户端好评。
产品连接实例图
产品包装清单
| ATC-155产品 | 一台 |
