ATC-107
ATC-107光隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准，能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号，内置的光电隔离器，能够提供3500V的隔离电压，快速的瞬态电压抑制器(TVS) 可以有效地抑制闪电(Lightning)和ESD，可以有效的防止雷击和共地干扰。

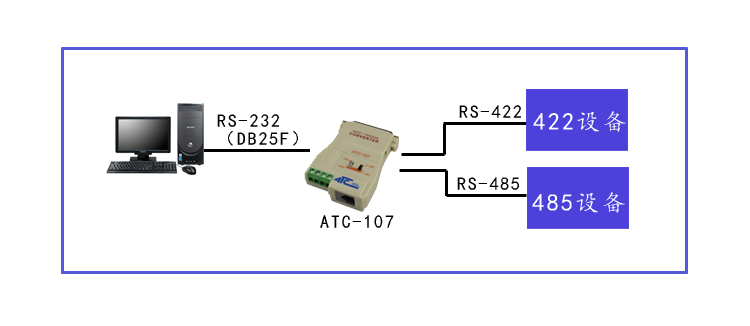

RS-232接口端通过一个DB9母头的连接器与PC、IPC、或手提电脑相连，RS-422、RS-485端通过方便的四位接线端子连接。RS-485支持两线半双工，内部电路能够自动感知数据流方向，并且自动的切换使能控制，可以方便的组成一个RS-485网络而不需任何握手信号。这种RS-485使能控制是完全透明的，不需要对以前的基于RS-232的工作方式作任何软件的修改。
ATC-107光隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点可允许连接32个RS-422或RS-485接口设备，数据通讯速率从0-115.2KBPS，双色数据流量指示灯可指示故障情况、支持的通讯方式有RS-232C到RS-422、RS-232到RS-485转换。
- 隔离电压3500VRMS，500VDC连续
- RS-232端外接电源，RS-485/422端DC/DC隔离供电
- 低成本、小体积模块化设计
- 可靠性高，编程方便，易于安装和布线
- 用户可编程设置模块地址、波特率等
- 支持ModbusRTU通讯协议
.jpg)
|
技术参数 |
||
|
接口特性 |
接口兼容EIA/TIA的RS-232C、RS-485/422标准 |
|
|
工作模式 |
异步半双工或异步全双工 |
|
|
传输媒介 |
双绞线或屏蔽线 |
|
|
波特率 |
0-115.2kbps |
|
|
传输距离 |
0-5 km |
|
|
连接口 |
RS-232C |
DB25 母头 |
|
RS-422/RS-485 |
四位接线端子或RJ11电话插座 |
|
|
隔离 |
隔离电压3500VRMS 500VDC连续 |
|
| 接口保护 |
RS-232接口 600W雷击浪涌保护， |
|
|
电源参数 |
||
|
电源供电 |
RS-232端串口窃电 RS-422/485端外接电源 |
|
| 信号指示灯 |
两个双色信号指示灯TXD、RXD |
|
|
机械特性 |
||
|
外壳 |
塑壳 |
|
|
重量 |
0.1Kg |
|
|
尺寸 |
80mmx55mmx21mm |
|
| 工作环境 | -20℃ to 70℃, 5% to 95% | |
| 认证标准 | RoHS, CE, FCC | |
.jpg)
.jpg)
公司产品广泛应用与电力、工业控制、电讯、商业、银行、保险、安防、智能卡等行业，公司生产销售的产品，配套齐全，性价比高，服务及时周到。ATC-107是一款具有光电隔离带电源的RS-232转RS422/RS485的转换器，能更好的提高通信的质量与稳定，防止外界干扰。ATC-107被广泛的运用在工业的工业集散分布系统、工业控制自动化、道路交通控制自动化、闭路监控安防系、统智能卡、考勤门禁系统。
.jpg)
.jpg)
| ATC-107 RS-232转RS-485/422光隔离带电源数据接口转换器（DB25母头,4位接线端子） | 一个 |
| DB25转DB9连接线1.2米，DB25公头，DB9母头 | 一根 |
