ATC-131
产品概述
ATC-131 RS-232串行口光电隔离器又称为串口隔离器（ISOLATORS），它采用了先进的光电隔离技术，极大限度地保护了RS-232串行接口设备，避免了地线回路电压、浪涌、感应雷击、静电、热插拔等恶劣环境对RS-232设备的损坏。
RS-232接口的损坏是通信设备硬件的损坏，造成的原因90%以上是由于两端设备不共地、各类浪涌、感应雷击、静电干扰、热插拔，电磁干扰等恶劣环境对RS-232设备的损坏。比如设备 A和设备B使用RS-232接口相连，如果A和B 之间的地线之间有大于50V的电压差（经常会达到80V以上），则RS-232通信就会不正常，RS-232接口随时可能被损坏。使用ATC-131产品以后，两侧RS-232接口可以承受瞬间7500V，连续2500V的峰值电压差，还可以有效吸收静电和电磁干扰，保护设备的RS-232接口。由于采用了光电隔离技术，完全隔离了两端RS-232设备的电气与地线回路，使得一侧的电信号变成光信号以后传到另一方，在变回到电信号，从而保护通信设备免受电源地线回路和浪涌的干扰和损坏，明显地提高了通信系统的可靠与稳定性。
产品特点
- 保护串口，抑制静电和浪涌，防止地线回路和浪涌损坏设备
- 采用最新高压光电器件，抗干扰能力强
- 支持RS-232异步通信标准，直接串接插入RS-232接口，使用方便
- 体积小巧，多种信号可供选择，适应各种设备
产品参数
|
接口特性 |
符合EIA RS-232和CCITT V.24异步协议 |
||
|
工作模式 |
异步全双工 |
||
|
波特率 |
0-57.6kbps |
||
|
接口形式 |
RS-232 |
DB9 母头 |
|
|
RS-232 |
DB9 公头 |
||
|
隔离电压 |
2500V连续或7500V脉冲 |
||
|
输入电源 |
从RS-232端口供电（TXD,RTS或DTR） |
||
|
材料 |
塑料外壳 |
||
|
尺寸 |
63mmx33mmx17mm |
||
|
工作温度 |
-20 ~ 70°C (-4 ~ 158°F) |
||
|
环境湿度 |
5% to 95% |
||

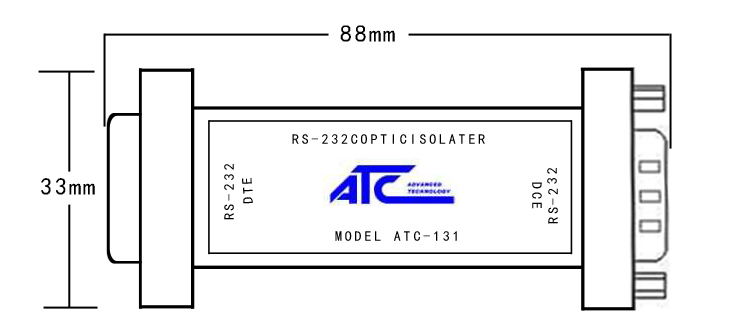

产品尺寸图
产品应用
公司产品广泛应用与电力、工业控制、电讯、商业、银行、保险、安防、智能卡等行业，公司生产销售的产品，配套齐全，性价比高，服务及时周到，产品远销台湾、香港、韩国、泰国、美国、波兰、意大利、西班牙、埃及、俄罗斯、挪威、新加坡、马来西亚、印度尼西亚、等国家级地区，深受广大国内外用户端好评。
- 银行、铁路、电力、邮局、保险、金融、行政机关
- UNIX等各种多用户系统
- 保护种类多用户终端与主机
- 保护程控交换机、计费终端、话务台
- 保护多用户卡
- 保护不共地的RS-232设备
- 保护MODEM、路由器
产品连接实例图
产品包装清单
| ATC-131产品 | 一台 |
| 注：产品可选配件有四位接线端子一个 | |
