ATC-106A
产品概述
ATC-106A 接口转换器可将RS-232C串行口的数据发送（TD）和数据接收（RD）信号转换成两线平衡的半双工RS-485信号。它是远距离控制设备或点到多点总线通信的最佳选择，该接口转换装置，不需要外接交流直流电源，可直接从RS-232端口内的数据发送（TD）信号、请求发送（RTS）或数据终端准备好（DTR）获取电源，而且还加上了发送数据自动控制（Automatic Send Data Line Control）的功能，在发送接收数据时不需要RTS使能控制，所以串口自供电以及自动的流控使你完全不必重新设置硬件或安装软件，完善的浪涌保护，可以确保整个RS-485网络的安全。
|
通讯参数 |
|||
|
接口特性 |
接口兼容EIA/TIA的RS-232C、RS-485/RS-422标准
|
||
|
RS-232 |
TD, RD, GND |
||
|
RS-485 |
485+, 485-, GND |
||
|
工作模式 |
点对点、点对多点, 异步半双工(双绞线) |
||
|
方向控制 |
数据流自动控制技术,自动判别和控制数据传输方向 |
||
|
波特率 |
300-115.2kbps，自动侦测串口信号速率 |
||
|
传输距离 |
RS-485端1200米（19.2kbps），RS-232端建议不超过10米 |
||
|
连接口 |
RS-232 |
DB-9 母头 |
|
|
RS-485/422 |
DB9 公头 或6位接线端子 |
||
|
负载能力 |
最大连接32个节点（可定做64，128，256） |
||
|
电源参数 |
|||
|
电源供电 |
无需外接电源。设备从RS-232口的TXD,RTS,DTR信号获得电源。 |
||
|
功耗 |
静态功耗10mA以内，动态功耗平均值为40mA以内 |
||
|
其它参数 |
|||
|
重量 |
0.1Kg |
||
|
外壳尺寸 |
塑壳88mmx33mmx17mm |
||
|
工作温度 |
-20 ~ 70°C (-4 ~ 158°F) |
||
|
储存温度 |
-40 ~ 85°C (-40 ~ 176°F) |
||
|
工作环境湿度 |
5% to 95%(无结露) |
||
| 认证标准 | RoHS, CE, FCC | ||

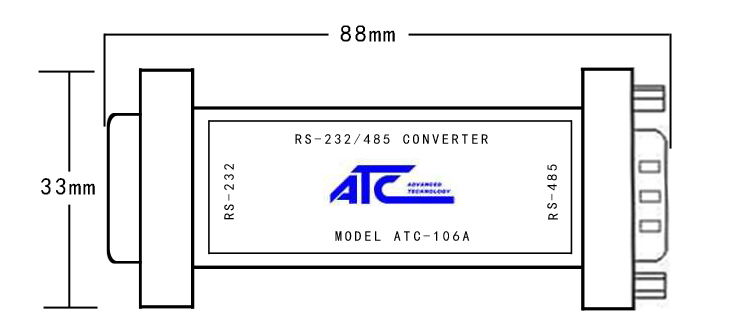

产品尺寸图
产品应用
公司产品广泛应用与电力、工业控制、电讯、商业、银行、保险、安防、智能卡等行业，公司生产销售的产品，配套齐全，性价比高，服务及时周到，产品远销台湾、香港、韩国、泰国、美国、波兰、意大利、西班牙、埃及、俄罗斯、挪威、新加坡、马来西亚、印度尼西亚、等国家级地区，深受广大国内外用户端好评。
1、点对点、点对多点通信
2、工业集散分布系统、工业控制自动化
3、道路交通控制自动化
4、闭路监控
5、安防系统
6、智能卡、考勤门禁系统

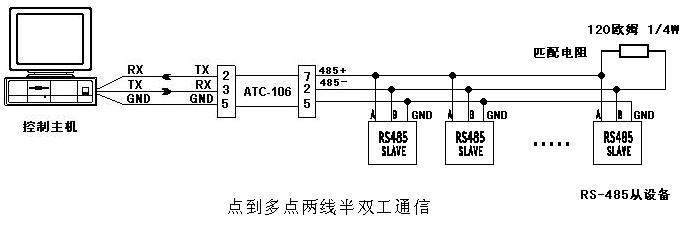

产品链接示意图
产品订购清单
| ATC-106A产品 | 一台 |
| (注：无源RS-232转RS-485（DB9）四位接线端子) | |
