ATC-102
产品概述
ATC-102接口转换器可将RS-232C串行口的数据发送（TD）和数据接收（RD）信号转换成TTL/CMOS兼容的电平。转换电平为0～5V。 该接口转换装置，不需要外接交流直流电源，可直接从RS-232端口内的数据发送（TD）信号、请求发送（RTS）或数据终端准备好（DTR）获取电源，而且还加上了发送数据自动控制（Automatic Send Data Line Control）的功能，在发送接收数据时不需要RTS使能控制，所以串口自供电以及自动的流控使你完全不必重新设置硬件或安装软件。它是与MCU、TTL接口设备近距离控制的最佳选择。
产品特点
- DB9-S/P的节省空间的连接器
- 完全与PC兼容的RS-232C数据接口
- TTL接口有DB9连接器及接线端子可选
- 发送数据（TXD）自动流控，零延时设计
- 工作方式：点对点或点对多点，异步四线全双工
- 高效串口窃电技术，无须外接电源，真正的三线（TD、RD、GND）制通信
- 负载能力：一对一终端
- 通信速率：300-115.2kbps，自动侦测串口信号速率
- 传输距离：RS-422端1200米（19.2kbps），RS-232端建议不超过10米
- 尺寸：塑料外壳，88mmx33mmx17mm
|
通讯参数 |
||
|
接口特性 |
接口兼容 EIA/TIA RS-232-C ，TTL/CMOS 标准 |
|
|
RS-232 |
TD, RD, GND |
|
|
工作模式 |
点对点,点对多， 异步通讯 |
|
|
流向控制 |
数据流自动控制技术,自动判别和控制数据传输方向 |
|
|
波特率 |
300-115.2kbps，自动侦测串口信号速率 |
|
|
传输距离 |
TTL端10米（115.2kbps） |
|
|
电气连接 |
RS-232 |
DB-9 针式 |
|
TTL |
DB9公头or 6位接线端子 |
|
|
电源参数 |
||
|
电源供电 |
无需外接电源。设备从RS-232口的TXD,RTS,DTR信号获得电源。 |
|
|
功耗 |
静态功耗10mA以内，动态功耗平均值为40mA以内 |
|
|
其他参数 |
||
|
重量 |
0.1Kg |
|
|
外形 |
塑壳 88mmx33mmx17mm |
|
|
工作温度 |
-20 ~ 70°C (-4 ~ 158°F) |
|
|
储存温度 |
-40 ~ 85°C (-40 ~ 176°F) |
|
|
工作环境湿度 |
5% to 95%(无结露) |
|
| 认证标准 | RoHS, CE, FCC | |

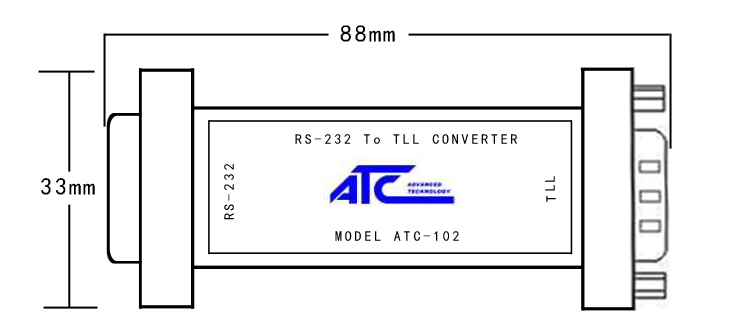

产品尺寸图
.jpg)
产品应用
公司产品广泛应用与电力、工业控制、电讯、商业、银行、保险、安防、智能卡等行业，公司生产销售的产品，配套齐全，性价比高，服务及时周到，产品远销台湾、香港、韩国、泰国、美国、波兰、意大利、西班牙、埃及、俄罗斯、挪威、新加坡、马来西亚、印度尼西亚、等国家级地区，深受广大国内外用户端好评。

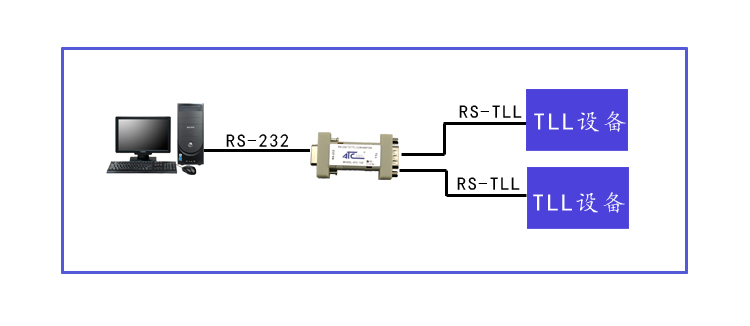

产品连接实例图
产品包装清单
| ATC-102产品 | 一台 |
| 注：此产品可选配4位接线端子，如需要添加端子请跟销售人员沟通 | |
