ATC-105
产品概述
ATC-105光隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准，能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号，内置的光电隔离器，能够提供3500V的隔离电压，快速的瞬态电压抑制器(TVS) 可以有效地抑制闪电(Lightning)和ESD，可以有效的防止雷击和共地干扰。RS-232接口端通过一个DB9母头的连接器与PC、IPC、或手提电脑相连，RS-422、RS-485端通过方便的四位接线端子连接。RS-485支持两线半双工，内部电路能够自动感知数据流方向，并且自动的切换使能控制，可以方便的组成一个RS-485网络而不需任何握手信号。这种RS-485使能控制是完全透明的，不需要对以前的基于RS-232的工作方式作任何软件的修改。 ATC-105光隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点可允许连接128个RS-422或RS-485接口设备，数据通讯速率从0-115.2KBPS，三个电源及数据流量指示灯可指示故障情况，支持的通讯方式有RS-232C到RS-422、RS-232到RS-485转换。
产品应用
- 点对点、点对多点通信
- 工业集散分布系统、工业控制自动化
- 道路交通控制自动化
- 闭路监控
- 安防系统
- 智能卡、考勤门禁系统
|
通讯参数 |
|||
|
接口特性 |
兼容EIA/TIA的RS-232C和RS-485/RS-422标准 |
||
|
工作模式 |
异步半双工或异步全双工 |
||
|
波特率 |
0-115.2kbps |
||
|
传输介质 |
双绞线或屏蔽线 |
||
|
传输距离 |
0-5公里 |
||
| 隔离度 | 隔离电压3500VRMS 500VDC连续 | ||
| 接口保护 |
RS-232接口 600W雷击浪涌保护， RS-422、RS-485接口每线1000W的雷击浪涌保护 |
||
|
电气接口 |
RS-232 |
DB-9 母头 |
|
|
RS-422 |
DB9 公头或6位接线端子 |
||
|
其他参数 |
|||
|
信号指示 |
三个信号指示灯指示TD、RD及PWR |
||
|
供电方式 |
RS-232端串口窃电 RS-422/485端外接电源
|
||
|
产品外形 |
塑壳76mmx54mmx23mm |
||
|
使用环境 |
-20℃到70℃。相对湿度为5%到95% |
||
产品应用
公司产品广泛应用与电力、工业控制、电讯、商业、银行、保险、安防、智能卡等行业，公司生产销售的产品，配套齐全，性价比高，服务及时周到，产品远销台湾、香港、韩国、泰国、美国、波兰、意大利、西班牙、埃及、俄罗斯、挪威、新加坡、马来西亚、印度尼西亚、等国家级地区，深受广大国内外用户端好评。

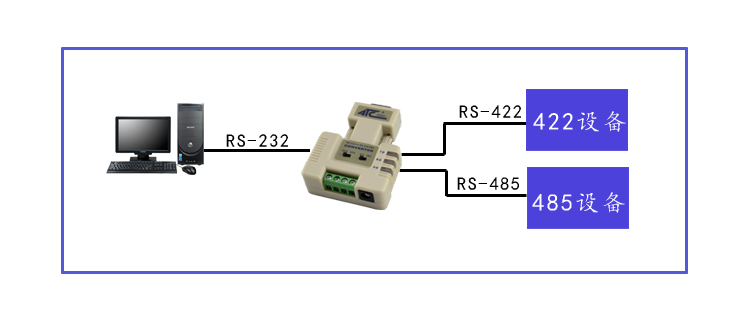

产品连接实例图
产品包装清单
| ATC-105产品 | 一台 |
