ATC-863
ATC-863微功率无线数传模块，是一种短距离无线数据传输产品。
它体积小，功耗低，稳定性及可靠性极高，能方便为用户提供双向的数据信号传输、检测和控制。适合水电气三表、停车场咪表、智能卡、门禁考勤、电子衡器、无线排队、楼宇控制、货场物流、防盗报警、智能仪器仪表、智能教学设备、体质检测智能设备、测量设备、汽车黑匣子、自动控制、家居智能化等领域的数据控制和数据采集。
1、低功率数据传输
2、可视距离传输可达300M（863），500M（871），1KM（873），2KM（875）
3、基于FSK/GFSK的调制方式，高效通信协议，可靠性好，低误码率
4、数据透明传输，可传输较长数据帧
5、同时提供RS-232/RS-485/TTL电平接口，可选I/O口

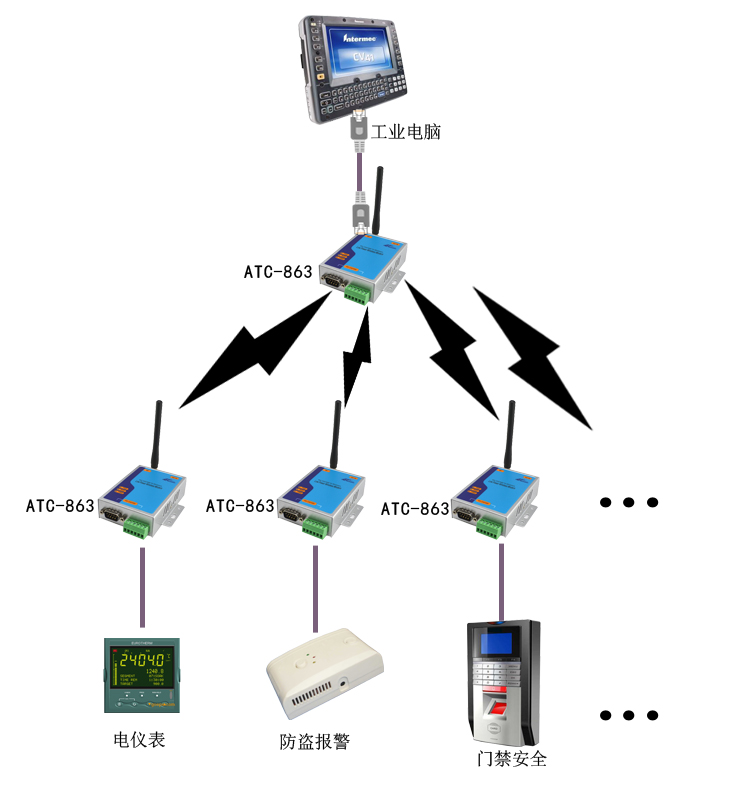

6、可用于点对点，点对多点，多点对点等多种通信组合方式
7、智能数据控制，用户无需编制多余的程序
8、载频频率433MHz，也可提供315/868/915MHz等载频
9、看门狗实时监控，外接天线可选
.jpg)
| 技术参数 | FSK/GFSK | |
| 调制方式 | 433MHz/868MHz/915MHz | |
| 传输功率 | ATC-863/871 | 100mW |
| ATC-873 | 500mW | |
| 接收灵敏度 | ATC-863 | -110dBm |
| ATC-871 | -120dBm | |
| ATC-873 | -123dBm | |
| 发射电流 | ATC-863/871 | <360mA |
| ATC-873 | <75mA | |
| 接收电流 | ATC--863 | <11mA |
| ATC-871 | <30mA | |
| ATC-873 | <45mA | |
| 休眠电流 | ATC-863/871 | <10uA |
| ATC-873 | <1mA | |
| 信道速率 | ATC-863 | 1200/2400/4800/9600/19200bps |
| ATC-871/873 | 1200/2400/4800/9600/19200/38400bps | |
| 串口速率 | ATC-863 | 1200/2400/4800/9600/19200bps |
| ATC-871/873 | 1200/2400/4800/9600/19200/38400bps | |
| 收发转换时间 | <10Ms | |
| 接口数据格式 | 8E1/8N1/8O1 | |
| 电源供电 | 9-12V@200mA | |
| 机械特性 | ||
| 安装方式 | 导轨安装 | |
| 外壳 | 铁壳（1mm） | |
| 重量 | 0.6kg | |
| 尺寸 | 100 × 86 × 26 mm(3.94 × 3.39 × 1.02 in) | |
| 使用环境 | ||
| 工作温度 | -20 ~ 70°C (-4 ~ 158°F) | |
| 储存温度 | -40 ~ 85°C (-40 ~ 176°F) | |
| 工作环境湿度 | 5% to 95%(无结露) | |
| 认证标准 | RoHS,CE,FCC, | |
.jpg)
（1）
.jpg)
（2）
.jpg)
（3）
.jpg)
公司产品广泛应用与电力、工业控制、电讯、商业、银行、保险、安防、智能卡等行业，公司生产销售的产品，配套齐全，性价比高，服务及时周到。ATC-863是一款低速率数据传输、可视距离传输距离300m的无线数据传输产品。能方便为用户提供双向的数据信号传输、检测和控制。适合水电气三表、停车场咪表、智能卡、门禁考勤、电子衡器、无线排队、楼宇控制、货场物流、防盗报警、智能仪器仪表、智能教学设备、体质检测智能设备、测量设备、汽车黑匣子、自动控制、家居智能化等领域的数据控制和数据采集等。
.jpg)
.jpg)
| ATC-863产品 | 一台 |
| ATC-863 说明书 | 一份 |
| ATC-863 电源适配器 | 一个（注：请在购买产品时，说明产品使用地区，因为不同地区使用的电源适配器不一样。） |
| ATC-863 天线 | 一根(注：产品默认天线为标配天线，如要特定天线，请在购买时说明。) |
