ATC-277SM
RS-232/RS-422/RS-485单模光纤调制解调器
产品概述
ATC-277SM是一种多功能的RS-232/RS422/RS485接口光纤MODEM。它是连接远程终端单元（RTU）到主机（HOST）或分布式数据采集系统（SCADA）控制器的最佳选择。
该产品采用光纤作为传输介质，提高了系统传输性能，有效的避免了恶劣环境下雷击、浪涌和电磁干扰等对通信设备的威胁。
产品特点
1、“点对点”模式
2、提供单模或多模光纤的SC接口和ST接口
3、串口同时支持RS-232/485/422三种模式
4、光纤传输距离
单模最远可达20km（ATC-277SM）
多模最远可达2km (ATC-277MM)
5、串口波特率：RS-232 300 to 115.2Kbps
RS-422/485 300 to 230.4Kbps
6、RS-232每线600W、RS-422/485每线1000W的防雷浪涌保护
7、体积小巧，即插即用
8、隔离保护，减少信号干扰；防电子干扰/化学腐蚀
9、支持标准DIN导轨，易于安装固定
| 光口 | |
| 接口 | SC或ST |
| 光缆要求 | 50/125μm,100/140μm,200μm。 |
| 传输距离 | 单模：20KM；多模：2KG |
| 波长 | 单模：1310nm；多模：850nm |
| 功率损耗 | 12.1 dB |
| 点对点传输 | 半双工、全双工 |
| 串口 | |
| 接口 | RS-232为DB针型；RS-485/422为6为接线端子 |
| RS-232 | TXD\RXD\GND |
| RS-485 | 485+;485- |
| RS-422 | TX+;TX-;RX+;RX- |
| 波特率 | 300bps~250.4kbps |
| 防雷保护 | RS-232;每线600W；RS-485/422；每线1000W |
| 物理特性 | |
| 外壳 | 铁(1Mm) |
| 尺寸 | 100*86*26mm |
| 重量 | 0.45KG（全包装） |
| 工作温度 | -20℃ - 70℃ |
| 储存温度 | -40℃ - 80℃ |
| 工作湿度 | 5% - 95% RH |
| 电源供应 | 9-24V VDC @ 250 mA max. |

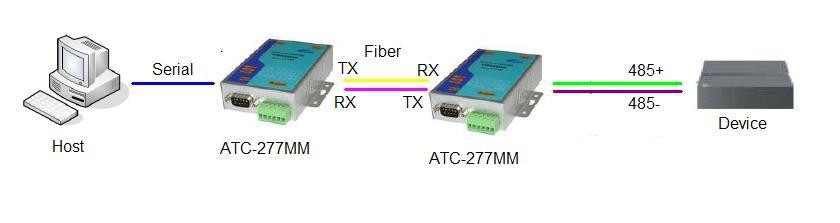

产品连接示意图
.jpg)
